1.常用離心泵的引水方法


   采用離心泵提升輸送液體時．常配有管路及其他必要的附件

。典型的離心泵管路附件裝置如圖5．4．1所示。


  從吸液池液面下方的底閥開始到泵的吸入口法蘭為止．運段管段叫做吸水管段。底閥的作用是阻止水泵啟動前灌水時漏水。泵的吸入口處外裝有真空計

。以便觀察吸入口處的真空值。




   吸水管水平段的阻力應盡可能降低．其上一般不設閥門。水平管段要向泵方向抬(?=0.02)

，以便于排除空氣。過長的吸水管段還要裝設防振件。泵出口以外的管段是壓水管段。壓水管段裝有壓力表，以測量泵出口壓強。球形止回閥用來防止壓水管段中的液體倒流。閘閥用來調節(jié)流量的大小。此外。還應裝設排水管．以便將填料蓋處漏出的水引向排水溝。有時．出于防振的需要，在泵的出入口處一般選用K-ST型可曲撓橡膠接頭。另外，安裝在供熱、空調系統(tǒng)上的水泵還需要在其出、入口裝設溫度計。


    當兩臺或兩臺以上水泵的吸水管路彼此相連時，或當水泵處于自灌式灌水．即水泵的安裝高程低于水池水面時

，吸水管上安裝閘閥。

    2．離心泵引水計量設備


    流量計，主要包括：電磁流量計

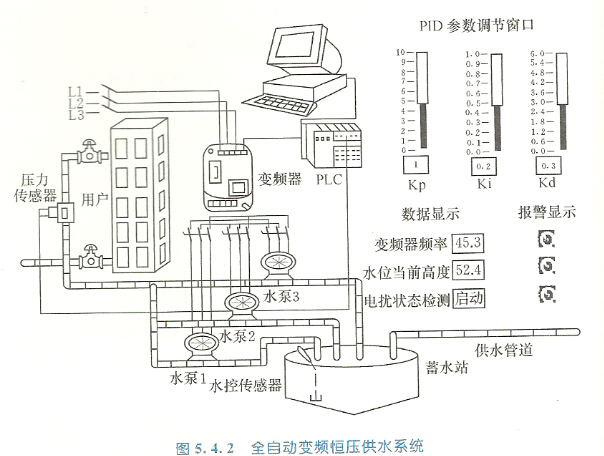

、超聲波流量計、插入式渦輪流量計、插入式渦街流量計、均速管流量計等。如圖5．4．2所示為無負壓變頻恒壓供水設備。


    3.離心泵的引水排氣方法及離心泵引水設施


    離心泵的引水排氣方法有吸入式和自灌式
